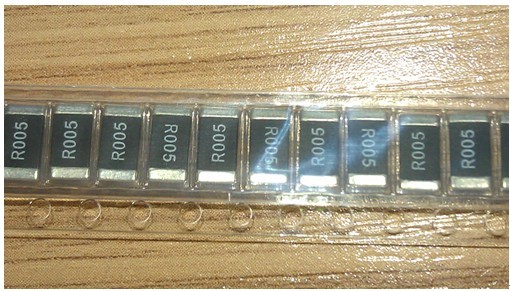

合金贴片电阻

合金贴片电阻又叫采样电阻,是一种高品质的电阻器。具有超级产品安全性,温度的稳定性(温度系数)以及导热性能都要比普通的陶瓷电阻更胜一筹的电阻,作为电流载体,它采用了合金材料,可以在0.5mΩ~100mΩ超低阻值范围内实现稳定较低的温漂和较高的精度。

风华高科为电子电路设计工程师提供一种经济型低阻值电阻,高质量性能,金属片电流检测贴片电阻器,风华高科电子 MG贴片合金电阻系列,适合应用在包括汽车领域在内的要求高功率处理(高达 3W)及 低电阻值 0.5mΩ,低温漂至50ppm环境中。
 作为全球知名的被动元器件生产制造企业,风华高科的 MG 片式系列提供全方位,性能卓越的电流感应灯检测、镜子、车窗、方向盘、和座位控制。
作为第一个实例,MG 系列显示其对其他技术增强的功率处理能力。热导率是很重要指标对贴片式电阻器 - 因为热并不是直接消散到空气中,反而是通过进入了焊盘。
热量从特制的 MG 低值贴片电阻产生但更容易散热,因此,可以防止局部热集中,这有助于温度系数和热电动势错误,过早衰老和可能的 PC 板过热。
额定环境温度为 -55°C 至 +170°C.
风华高科 MG 系列符合 RoHS 和无铅标准。提供每卷 2Kpc 标准的卷盘包装,方便使用于自动装配工艺。
需最新的详细规格信息,请联系我们与您的特定需求。
合金贴片电阻又叫采样电阻,是一种高品质的电阻器。具有超级产品安全性,温度的稳定性(温度系数)以及导热性能都要比普通的陶瓷电阻更胜一筹的电阻,作为电流载体,它采用了合金材料,材料上的选用使得它各方面的性能远高于其他电阻,特别是在电源以及其他相关产品的应用中,瞬间的冲击电流,短路电流或脉冲电流产生时,合金当做首选作为电流介质来检测电流。

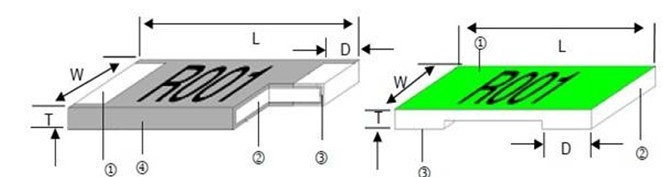

合金贴片电阻


①电镀锡(Sn)
①外封装
②合金板
③阻挡层(Ni)
③锡电镀
构造:为符合高功率电气特性,采用高纯度、高导热、低温漂及耐高温的特殊合金,一体成型无切割的结构,以符合客户的需求,高导热材质可大幅降低电路板上的散热面积,可达到几乎无电感值。

特点
阻值范围:0.5mR-100mR误差:5%  1%  0.5%  0.1% 功率:0.5W-5W  低温度系数(可低至15ppm/℃以下)
不同体积所对应的功率:
 LR0805 1/2W;LR1206 1W; LR2010 1W;LR2512 1W;LR2512 1.5W;LR2512 2W; LR2512 3W; LR2725 4W; LR2728 3W; LR2728 4W


合金贴片电阻的体积有7种,包括:0805合金电阻 1206合金电阻  2010合金电阻  2512合金电阻  2725合金电阻  2728合金电阻 4527合金电阻
合金贴片电阻



应用
主要应用于:电源供应器、逆变器/转换器、锂电池保护板、汽车相关空间、笔记本、电脑主板以及LED驱动器,LCD控制板等。

焊接提示::黑色外观-适用于波峰焊和回流焊               绿色外观-只适用于回流焊
