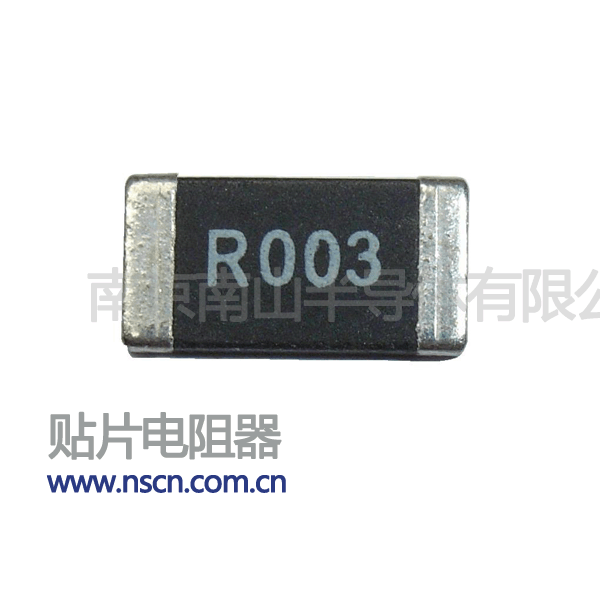

薄膜电阻的薄膜溅射工艺是高级无源元器件公认的技术,这项技术在过去几十年中已经被反复验证和改进。南京南山提供薄膜贴片电阻(低温漂高精密电阻),以及光颉薄膜贴片电阻。薄膜电阻的该技术的优势在于其准确性、可重复性和稳定性,生产的高稳定和精确的薄膜电阻器广泛应用于恶劣环境条件下的各种电子设备当中。利用光刻工艺制造熔断层可为我们提供生产精确的几何轮廓和端子间未使用的导电材料的能力。利用光刻工艺,可控制熔丝的长度和宽度,达到与溅射薄膜层厚度相同的准确度和精度。 并且目前已有数十亿片器件,每年采用这项技术批量生产的薄膜电阻器达数十亿片。
薄膜电阻具有高稳定性,低的噪音和极好的高频率性能和高阻值精度;目前常见的精度为A挡0.05%即万分之五精度、T挡0.01%万分之一精度、B挡0.1%即千分之一精度、C挡0.25%即千分之2点5精度、D挡0.5%即千分之五、F挡即1%精度等6个等级。同时精密电阻对温度系数的控制也相当惊人,常见为5ppm、10ppm、25ppm、15ppm、50ppm等。目前风华薄膜电阻主流常规温漂是25ppm,由于市场需求引起的产量的增加,25ppn薄膜电阻的价格已经和50ppm精密电阻一致,可以在同等价格下,可以为用户提供更低温漂的薄膜精密电阻产品。同时,提供5~20ppm电阻产品。
规格书下载地址
薄膜电阻规格书((PDF/中英文)
应用领域
随着工艺进步导致的生产成本逐渐降低,薄膜电阻的应用领域在不断拓展,以下仅列出当前比较常见的应用:
-汽车电子:引擎控制单元、传动控制、信息娱乐系统、安全、电源、车身电子和制动系统。
-工业电子:能量管理、测试控制、转向技术、传感器、电源转换器、桥式和精密放大器。
-消费类电子:打印机、笔记本电脑、液晶显示、手机、手机充电器、蓝牙模块、无线上网卡、数码相机、高端音视频设备。
-通讯电子:卫星定位系统、GPS
薄膜厚度与温度系数TCR
薄膜电阻随电阻率的增加,其温度系数将会减小;在一定厚度范围内薄膜厚度减小,其温度系数减小;适当的成膜工艺能控制和改善电阻的温度系数。以风华高科目前常规的 25PPM/℃薄膜电阻温度系数为例,(通常标为TC25或25 ppm)。它表明当温度每改变1℃, 其阻值变化率为0.0025%。这看 起来好像很小,但事实上电阻器在 70℃时其阻值改变率超过0.1%。 (70°-20°)·25·10-6 = 1250·10-6= 0.125%,由此可见,厚膜贴片电阻100ppm~250ppm的温度系数在同样温升情况下,阻值变化率将更大。
薄膜电阻与厚膜电阻的区别
薄膜电阻 |
厚膜电阻 |
◎溅射薄膜 |
◎丝网印刷 |
◎均匀的薄膜层 |
◎浆料中的颗粒分布不均匀 |
◎电阻体稳定性高,损耗少 |
◎电阻体执行标准膜厚 |
◎低寄生效应 |
◎高寄生效应 |
◎稳定的高频性能,低噪音 |
◎并联谐振 |
◎较薄的膜层 0.03~1um |
◎较厚有膜层10~15um |
◎较小的公差±0. 01%~±0.5% |
◎标准公差 ±1%~±5% |
◎优良的综合性能 |
◎有限的综合性 |
